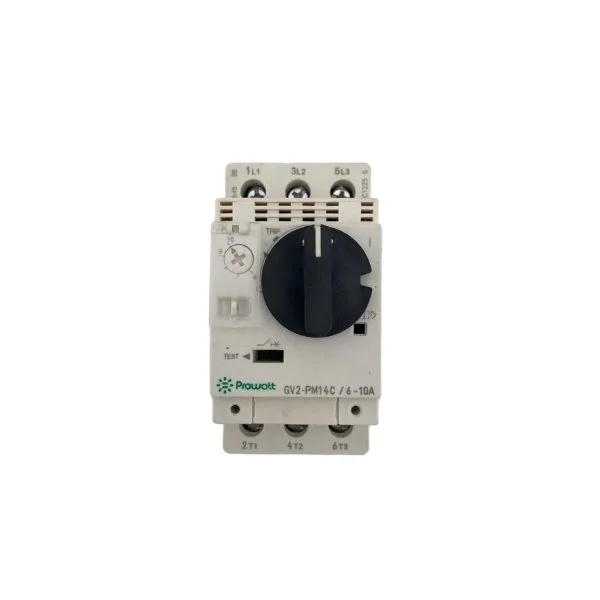

Un disjoncteur moteur est un dispositif de protection électrique conçu spécifiquement pour protéger les moteurs électriques contre les surcharges, les courts-circuits et parfois les défauts de phase. Il combine les fonctions d’un disjoncteur classique et d’une protection thermique adaptée aux moteurs.

Fonctions principales :

•

Protection contre les courts-circuits : Grâce à un déclencheur magnétique qui réagit instantanément à une intensité excessive.

•

Protection contre les surcharges : Via un déclencheur thermique réglable qui coupe l’alimentation si le moteur consomme trop de courant sur une durée prolongée.

•

Protection contre les défauts de phase : Certains modèles détectent l’absence d’une phase, évitant ainsi la surchauffe du moteur.

•

Commande manuelle : Il permet aussi d’allumer et d’éteindre le moteur.

Types de disjoncteurs moteurs :

•

Disjoncteurs magnétothermiques : Protègent contre les surcharges et les courts-circuits.

•

Disjoncteurs magnétiques purs : Protègent uniquement contre les courts-circuits (généralement utilisés avec des relais thermiques).

•

Disjoncteurs électroniques : Utilisés pour des applications plus avancées, avec réglages précis et diagnostics.

Comment choisir un disjoncteur moteur ?

•

Courant nominal (In) : Il doit correspondre à celui du moteur.

•

Réglage thermique : Il doit être ajusté en fonction des caractéristiques du moteur.

•

Pouvoir de coupure : Il doit être suffisant pour interrompre les courts-circuits dans l’installation.

•

Type de démarrage du moteur : Direct, étoile-triangle, variateur de vitesse, etc.
